Standardinstallation.

Bei NEO-EON- und Gelenkarmmotoren benötigt das Tor einen Mittelanschlag.  Für ROTELO-Motoren gibt es interne Anschläge im Motor zu verkaufen.

Schaltschrank so nah wie möglich an 1 VDC-Motoren. Ivm interne Antenne.

Das Dreieck: Motorhalterungen und Torscharnier so groß wie möglich.

Rahmen auf Pfosten mit M10-Gewindeenden und M10-Sicherungsmuttern.

Dann öffnen Sie die Tür ganz. Befestigen Sie den Motor an der Halterung, die an der Stange befestigt ist.

Dann die Motoren/Kolbenstange ganz nach unten drücken, dies ist die max. geöffnete Position, dann die Flügelkonsole auf dem Wellenkopf montieren und auf dem Flügel markieren.

Befestigen Sie die Halterung mit M8-Schrauben und selbstsichernden Muttern am Flügel.

Beide Halterungen in einer Linienebene.

Motor=jetzt der Endanschlag.

Wichtig für EON und NEO: Das Tor ist vollständig geschlossen, dann mindestens 2 cm Hub der Motoren um.

(Andernfalls drückt der Motor gegen den schwarzen Kunststoffkopf des Motors).

Verkabelung für Motoren = mindestens 0,75 mm2 und für Sensoren UTP-Kabel.

Kontakt 13-14-15=M1=Motor, der sich zuerst öffnet.

Kontakt 16-17-18=M2=Motor, der zuerst schließt.

Kondensatoren an 13-15 und 16-18

Braun M1 auf 13 Schwarz M2 auf 16

Blau M1 auf 14 blau M2 auf 17

Schwarz M1 auf 15 Braun M2 auf 18

230V auf 19 und 20

Sensoren alle min - auf Kontakt 10, alle plus + auf Kontakt 8.

1 Schaltkontakt des Sensors auf Kontakt 3 der Leiterplatte.

Anderer Schaltkontakt auf Kontakt 8 der Leiterplatte.

Brücken zwischen den Kontakten 8 und 2 und den Kontakten 8 und 4 der Leiterplatte.

Blinklicht an den Kontakten 11 und 12.

Schlüsselkontakt an Kontakt 1 und 2.   (diese Kontakte auch für Bildtelefon, externen Taster usw.)

 Manuell=identisch für Schiebetorantriebe Zebra und Moovy, jedoch für 1 Motor.

                             Sei der Erste, der es tut, nachdem alles verbunden ist:

         Die Sender einlernen:

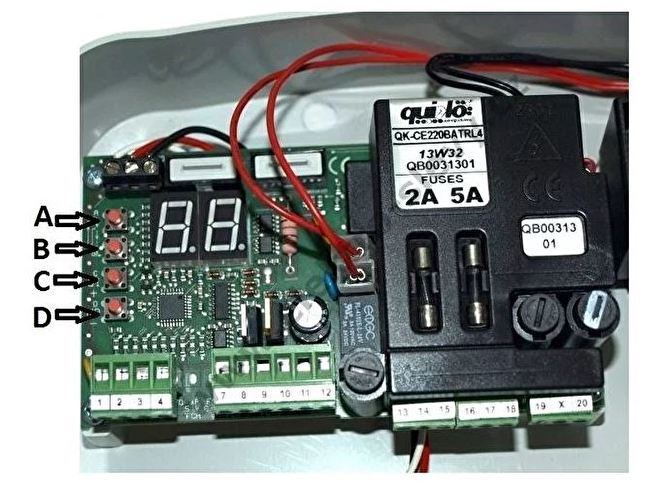

Drücken Sie die Taste A wiederholt, bis r1 angezeigt wird,

dann warten Sie, bis =.- auf der Anzeige erscheint.

Drücken Sie dann die Taste C und gleichzeitig die Taste des Senders für 2 Sekunden.   Lassen Sie dann beide Tasten los.

Auf der Anzeige erscheint der gespeicherte Sender.

Lernen Sie Quiko Port Wings:     (Höflichkeitsfunktion= schneller Weg)
                            Auf diese Weise lernt sich der Druck selbst ein.

Schließen Sie die Tür manuell gegen den Mittelanschlag und verriegeln Sie die Motoren.

Drücken Sie dann einmal die Taste B für display=P2 (wenn es kein P2 gibt, schrauben Sie einfach die Spannung ab, achten Sie darauf, die Sicherung in der rechten unteren Ecke zu lösen).

Warten Sie, bis -.- auf der Anzeige erscheint.

Geben Sie einen Startimpuls auf den Sender, der erste Flügel öffnet sich, fast offen, dann ein weiterer Startimpuls, der Motor verlangsamt sich, lassen Sie den Flügel gegen den offenen Anschlag laufen und warten Sie 1 oder 2 Sekunden, dann ein weiterer Startimpuls, Motor 2 öffnet sich....etc.

Wiederhole dies, bis sich dein Tor schließt und öffnet.

.

  Wenn nötig:    Schalten Sie das automatische Schließen aus:
F0=ST, Taste 3 bis nach 99 drücken, bis es ST gibt. Warten Sie 5 Sekunden.

Beide Flügel gleichzeitig öffnen und schließen=B4=0 und A4=0

Bildtelefon mit Türöffnertaste, dann: dann F6=SI = beim Öffnen reagiert die Tür nicht auf Sender oder Taster.

Speichern und Beenden von Programmen==

Drücken Sie die obere Taste A auf der Leiterplatte, bis sie -.- anzeigt.
